概述

ZM^A_BPF-¹⁰₁₆W型氣動薄膜襯氟單座調節閥是自控儀表中的執行單元。由于該閥接觸介質的部位均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(簡稱F46),又采用聚四氟乙烯波紋管密封,因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制系統中。

產品符合GB/4213-1992。

結構原理

它由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。

其特點

1、耐腐蝕:閥體內腔、閥芯、閥座、閥桿均包襯2.5~3mm厚的F46,能耐酸、堿、耐強腐蝕。

2、密封性能好:采用聚四氟乙烯材質的波紋管和填料雙重密封，**無滲漏

3、泄漏量小:由于閥芯、閥座是軟密封,故泄漏量低于**Ⅳ級標準。

4、采用輕小型多彈簧執行機構,體積小,重量輕,調節精度高

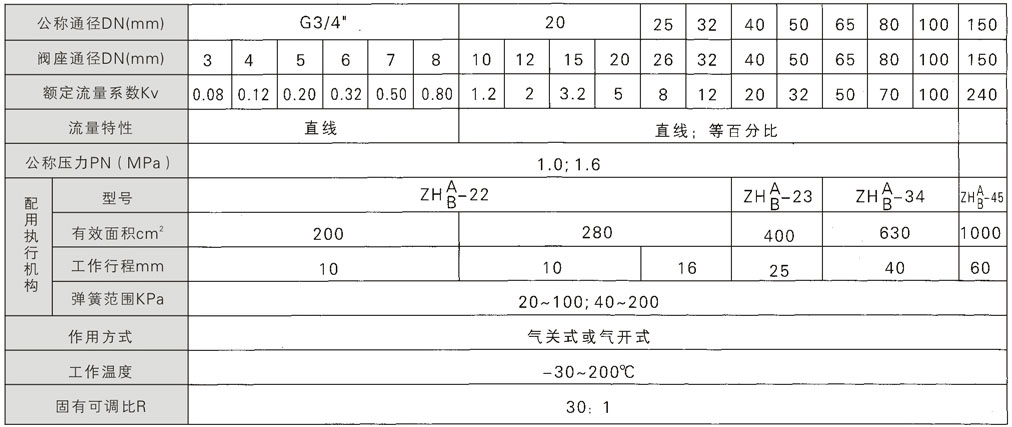

主要技術指標
